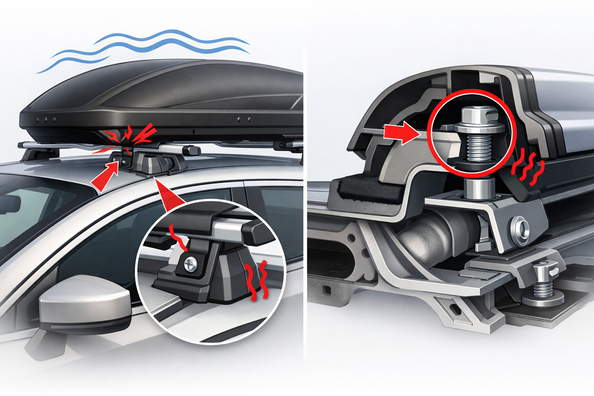

Miksi kattotelinejärjestelmä tärisee ja miten löydät heikon kohdan

Kattotelinejärjestelmän tärinä johtuu lähes aina kolmesta asiasta: välyksestä kiinnityksissä, asennusvirheestä tai aerodynaamisesta resonanssista tietyllä nopeudella. Jos melu ilmestyi poikkipuiden, boksin tai tuulisuojan asennuksen jälkeen, heikko kohta löytyy yleensä vaiheittaisella tarkistuksella, ei "arvaamalla".

Käytännön lähestymistapa on yksinkertainen: ensin erotetaan itse järjestelmän melu korin melusta, sitten tarkistetaan kiinnitykset, osien suuntaus ja kuormitus. Näin useimmiten selviää, miksi kattoteline tärisee, eikä rahaa mene turhiin osiin. Jos tarvitset peruscheckin liitoksista, on kätevää aloittaa kattokaiteista ja kattotelineistä.

Miksi ongelma syntyy

Tärinä syntyy, kun jokin kattotelinejärjestelmän osa joutuu värähtelytilaan ilmavirran vaikutuksesta tai kiinnityksen mikrovälyksen takia. Pienissä nopeuksissa se voi olla lähes huomaamatonta, mutta maantiellä se muuttuu surinaksi, huminaksi tai selvästi tuntuvaksi poikkipuiden ja boksin tärinäksi.

Useimmiten kyse ei ole yhdestä "huonosta" osasta, vaan pienten poikkeamien yhdistelmästä: poikkipuu on hieman väärässä asennossa, lukitus on jäänyt vajaaksi, tuulisuoja ottaa ilmavirran väärästä kulmasta, ja lika tai jää viimeistelee epätasapainon. Siksi heikko kohta kannattaa etsiä tarkistusjärjestyksen mukaan, ei pelkän äänen perusteella.

Tärkeimmät syyt

• Välykset kiinnityksissä. Jopa pieni rako lukossa, spacerissa, kannessa tai lukitsimessa aiheuttaa tärinää nopeudessa.
• Poikkipuiden virheellinen suuntaus. Ylösalaisin asennetut tai merkintöjen ohi säädetyt osat lisäävät melua ja resonanssia.
• Tuulisuojan huono asento. Jos se on geometrian tai raon osalta väärin, ilmavirta iskee siihen voimakkaammin kuin pitäisi.
• Liiallinen tai epätasainen kuormitus. Sallitun massan ylitys tai kuorman siirtyminen eteen/taakse heikentää kokonaisuuden vakautta.
• Lika, jää, kuluneet insertit. Roskat kiinnityspesissä tai vaurioituneet kumiosat käynnistävät pienet värähtelyt, jotka sitten voimistuvat.
• Aerodynaaminen resonanssi. Näkyy usein noin 64–80 km/h nopeusalueella ja sen yläpuolella, kun järjestelmän muoto osuu yksiin ilmavirran kanssa.

Miten selvität syyn juuri omassa tapauksessasi

Aloita helpolla testillä: irrota yksi ulkoinen osa kerrallaan ja tee lyhyt ajo samalla nopeudella. Jos melu katoaa poikkipuun, tuulisuojan tai boksin irrotuksen jälkeen, lähde on lähes varmasti tässä osassa eikä esimerkiksi alustassa tai sisätiloissa.

Seuraavaksi tarkista asennus ilman kuormaa: ovatko poikkipuut merkintöjen mukaisesti, ovatko kiinnitykset kiristetty tasaisesti, ja onko muovi- ja kumiosissa välystä. Tarkista erikseen kannet, spacerit ja kosketuspinnat kattoon: juuri siellä on usein heikko kohta, joka ei näy ilman purkamista.

Jos tärinä ilmenee vain tietyllä nopeudella, kyse on todennäköisesti resonanssista. Jos taas melu on aina läsnä ja voimistuu töyssyissä tai lämpötilan muuttuessa, syyllinen on useammin mekaaninen välys tai vajaaksi jäänyt kiristys.

Oireet, syyt ja mitä tehdä (taulukko)

Mikä oikeasti auttaa

Parhaiten toimii vaiheittainen diagnostiikka: poista ylimääräiset osat, tarkista ilman kuormaa, kiristä kiinnitykset suositeltuun momenttiin ja testaa uudelleen samalla tieosuudella. Tällainen tapa näyttää nopeasti, mikä osa on melun lähde.

Tehokkaita ovat myös aerodynaamiset ratkaisut: oikean profiilin poikkipuut, tuulisuojat, oikea väli osien välillä sekä siisti asennusgeometria. Käytännössä tärkeitä ovat myös perusasiat: vähintään 700 mm etu- ja takapoikkipuun välillä, ellei ohjeissa toisin, sekä nopeus enintään kyseiselle järjestelmälle suositeltu.

Jos valmistaja ilmoittaa tietyn kiristysmomentin, sitä on noudatettava. Esimerkiksi joidenkin osien tiedotteissa voi esiintyä arvoja kuten 2,7 N·m lukitsimille tai 8 N·m tuulisuojan pulteille, mutta näitä lukuja ei saa soveltaa muihin järjestelmiin ilman juuri oman sarjasi ohjeita.

Mikä ei juuri toimi tai auttaa vain hetkeksi

Ei ole järkeä vain "kiristää kovempaa" kaikkea. Ylikiristys ei poista syytä, vaan usein vain muoviosat deformoituvat, istuvuus heikkenee tai välys peittyy ensimmäiseen kuoppaan asti.

Myös itse tehdyt välipalat, poraaminen, metallin taivuttelu tai teipin kietominen sinne missä tarvitaan insertin vaihto tai uudelleensäätö, toimivat huonosti. Ne voivat hiljentää äänen päiväksi tai pariksi, mutta eivät vakauta järjestelmää.

Älä myöskään luota satunnaiseen kuorman muuttamiseen ilman asennuksen tarkistusta. Jos lähde on kiinnityksessä tai poikkipuiden suuntauksessa, eri paino muuttaa vain hieman resonanssitaajuutta, mutta ei poista itse vikaa.

Milloin lisävarusteista tai osien vaihdosta on hyötyä

Lisävarusteista on hyötyä silloin, kun ongelma on aerodynaaminen tai kun jokin osa on jo kulunut. Jos melu johtuu ilmavirtauksen muodosta, auttavat tuulisuojat, paremmalla profiililla varustetut poikkipuut tai oikeampi väli tukien välillä. Jos lähde on yhdessä insertissä, kannessa tai spacerissa, riittää sen vaihtaminen.

Joskus ongelma ei liity kiristysvoimaan vaan sarjan yhteensopivuuteen korin kanssa. Joissakin autoissa tiedotteet näyttävät suoraan, että spacer pitää vaihtaa tai kokonaisuus asentaa uudelleen katon geometrian takia. Toisin sanoen lisävaruste tai uusi osa on tarpeen vain, jos nykyinen kokoonpano ei pysy vakaasti paikoillaan.

Jos haluat valita osan ilman turhia kokeiluja, tarkista ensin yhteensopivuus ja perusgeometria sivulta kattokaiteet ja kattotelineet, ja päätä vasta sitten, tarvitsetko tuulisuojan, toisen poikkipuusarjan tai yhden kiinnikkeen vaihdon.

Ratkaisut: milloin toimii ja milloin ei kannata tuhlata rahaa (taulukko)

Yhteenveto

Jos kattotelinejärjestelmä tärisee, 80% tapauksista ei pidä etsiä "salaperäistä vikaa", vaan konkreettista välystä, asennusvirhettä tai nopeusresonanssia. Tehokkain tapa on irrottaa osat vuorotellen, tarkistaa merkinnät, kiristysmomentti, poikkipuiden väli ja kiinnityspintojen puhtaus.

Käytännön tuomio on tämä: ensin diagnostiikka ja säätö, sitten vaihdetaan vain se osa, josta heikko kohta löytyi. Koko sarjan vaihto on järkevää vain, jos järjestelmä ei sovi koriin tai useampi kohta on jo kulunut. Kaikki muu on joko tilapäistä peittelyä tai turhia kustannuksia.

Näin se toimii

Erota järjestelmän ääni auton äänestä

Irrota ensin yksi ulkoinen osa kerrallaan — poikkipalkki, tuulenohjain tai boksi — ja tee lyhyt koeajo samalla nopeudella. Jos tärinä katoaa tietyn osan irrottamisen jälkeen, juuri se on ongelman lähde.

Tarkista kiinnitykset välyksen varalta

Tarkista lukot, kiinnittimet, spacerit, kannet ja kumiosat. Pienikin välys tai löysä kiinnitys aiheuttaa usein surinaa, huminaa tai tärinää maantiellä.

Tarkista asennus merkkien ja geometrian mukaan

Varmista, että poikkipalkit ovat merkintöjen kohdalla eikä niitä ole käännetty väärin. Tarkista myös tuulenohjaimen asento ja poikkipalkkien välinen etäisyys, sillä virhe asennussuunnassa aiheuttaa helposti resonanssia.

Arvioi kuormitus ja kiinnityspintojen kunto

Tarkista, ettei sallittu massa ylity ja ettei kuorma ole siirtynyt eteen tai taakse. Tarkasta kosketuskohtien lika, vesi, jää ja kuluneet osat — ne käynnistävät usein pieniä värähtelyjä.

Testaa järjestelmä samalla nopeudella

Jos ääni kuuluu vain tietyllä nopeusalueella, kyseessä on todennäköisesti aerodynaaminen resonanssi. Osien kiristämisen tai siirtämisen jälkeen tee uusi testi, jotta näet, mikä tarkalleen muuttui.

Satunnaisten viritysten sijaan vaihda vain ongelmallinen osa

Jos heikko kohta löytyy, vaihda juuri kansi, sisäosa, spaceri tai muu osa, joka aiheuttaa välystä. Älä kiristä kaikkea summittaisesti äläkä luota itse tehtyihin tiivisteisiin — ne antavat yleensä vain väliaikaisen vaikutuksen.
